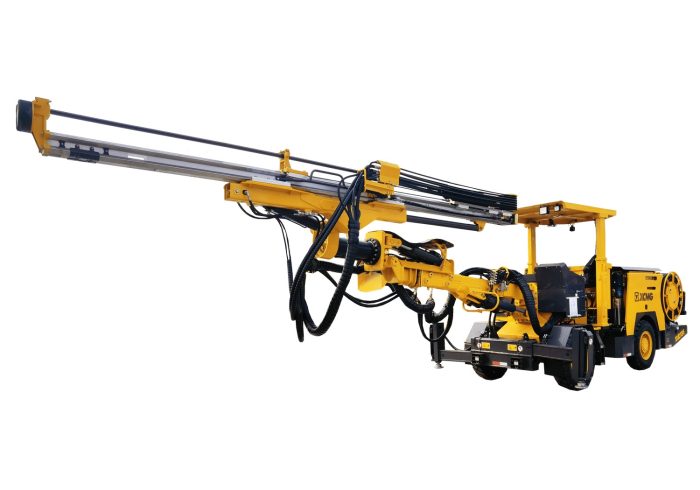

JUMBO XUD135 Perforadora

La Perforadora Hidráulica para Minería XUD135 es una solución innovadora y de alta eficiencia, diseñada específicamente para la minería de metales y la construcción de túneles subterráneos. Este modelo es ideal para la perforación de agujeros de voladura y anclaje en vetas estrechas y minería de relaves, así como para operaciones en túneles pequeños.

Sistema Hidráulico Avanzado: Con un sistema hidráulico de perforación de rocas, la XUD135 destaca por su velocidad de perforación y alta eficiencia operativa, lo que garantiza un rendimiento óptimo en cada operación.
Diseño Compacto: Su diseño compacto y flexible permite trabajar en espacios reducidos, maximizando la productividad en áreas con limitaciones de espacio, hasta un área de trabajo de 35 m².
Taladro de Roca Importado: Equipado con un taladro de roca de alta calidad, que presenta excelente resistencia a la flexión y alta velocidad de perforación, optimizando la adaptabilidad en la perforación de bordes de túneles.
Estructura Resistente: Fabricado con una hélice de viga de aleación de aluminio, que asegura alta resistencia a la fatiga y una prolongada vida útil.
Seguridad y Control: Incorpora funciones anti-atasco y anti-fuga, además de un sistema de retroceso automático que mejora la eficiencia y reduce las pérdidas de herramientas.
Componentes Eléctricos de Calidad: Utiliza componentes eléctricos de marcas reconocidas internacionalmente, garantizando alta confiabilidad y durabilidad.

Herramienta de perforación
Modelo	HC109	YYG18U
Marca	Montabert	Epiroc
Presión del sistema (bar)	230	230
Presión de percusión (bar)	120 - 135	215
Potencia de percusión (kW)	18.8	18
Frecuencia de percusión (Hz)	38 - 49	57
Torque máximo rotativo (N·m)	780	1050
Velocidad máxima rotativa (r/min)	175	220
Consumo de aire lubricante (L/s)	3.3	7
Consumo de agua (L/min)	30 - 50	40 - 120
Diámetro (mm)	φ45-φ102	φ33-φ64

Brazo del perforador
Extensión añadida	1250 mm
Mantenimiento paralelo	Sí
Superficie de alcance	35 m²
Ángulo de elevación	-30° ~ +65°
Ángulo de oscilar	±40°

Sistema Hidráulico de perforación
Método de control	Control directo multiválvulas
Potencia de motor	55 kW
Volumen de depósito	240 L
Precisión de retorno de aceite	10 μm

Sistema de Agua
Potencia de bomba	3 kW
Caudal nominal	5 m³/h
Presión de salida de agua	12.4 bar
Presión mínima de entrada de agua	2 bar

Chasis
Capacidad de escalar	15°
Sistema de transmisión	4WD
Velocidad	18 km/h
Distancia al suelo	260 mm
Sistema de viraje	Dirección articulada
Batalla	2800 mm
Marca de motor	Yuchai
Potencia del motor	66 kW
Velocidad giratoria nominal	2200 r/min
Estándar de emisión	Norma China IV

Propulsor
Longitud total	5437 mm / 5986 (opcional)
Fuerza máxima	15 kW
Longitud de perforación	3700 mm / 4310 (opcional)
Profundad de agujero	3400 mm / 4000 (opcional)
Ángulo de giro	±180°
Ángulo de pitching	-4° ~ +90°
